在现代精密制造领域，斜床身数控车床作为数控机床家族中的重要成员，凭借其独特的结构设计和优异的加工性能，已成为汽车零部件、航空航天、精密电子、医疗器械等行业不可或缺的加工装备。本文将从结构原理、性能优势、关键技术指标以及选型建议等方面，为您全面解析斜床身数控车床。

一、什么是斜床身数控车床？

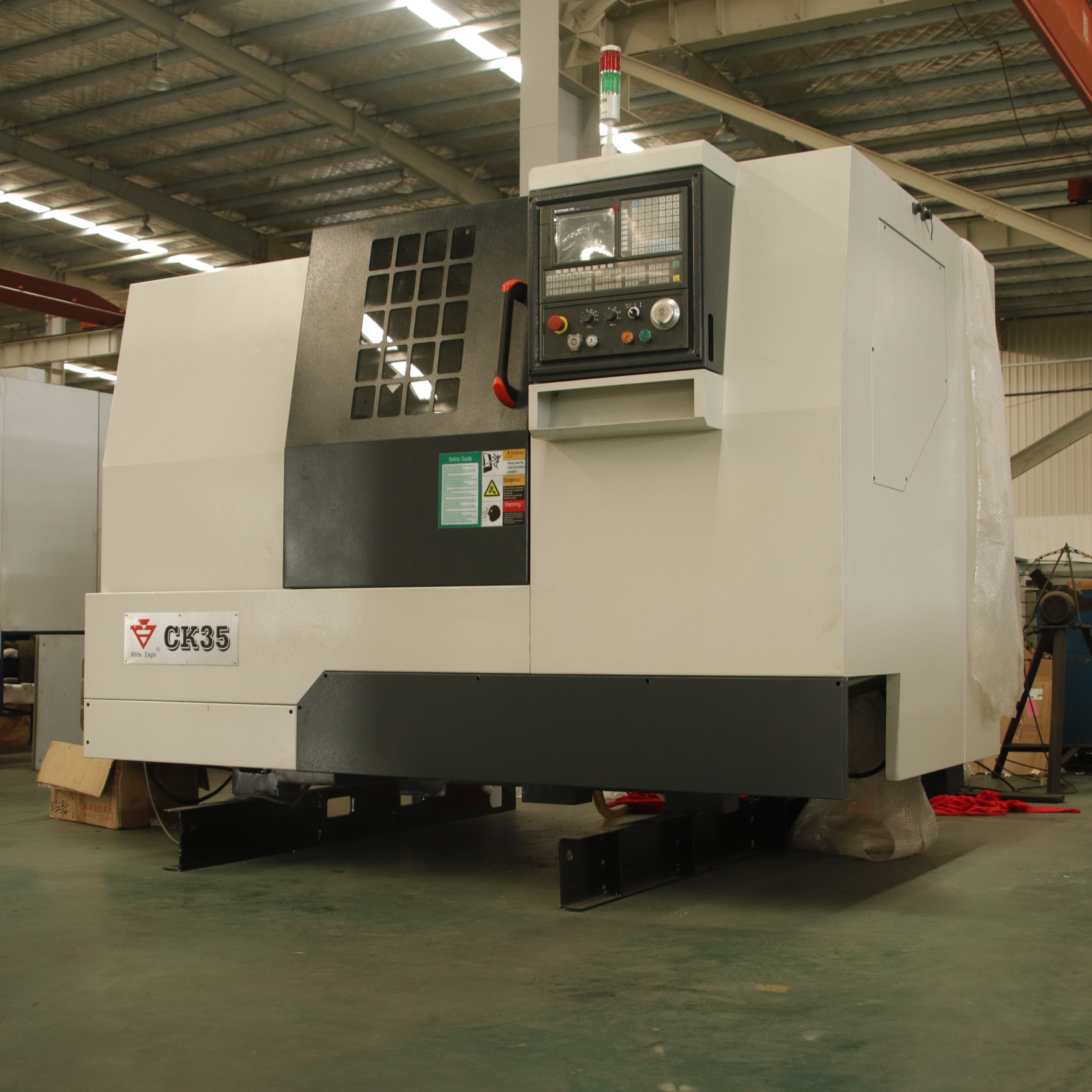

斜床身数控车床是指床身导轨相对于水平面呈一定倾斜角度（通常为30°、45°、60°或75°）布置的数控车床。与传统的平床身数控车床相比，斜床身结构更符合人体工程学原理，同时也带来了排屑、刚性、精度等多方面的显著提升。

斜床身数控车床通常配备多工位刀塔或排刀架，可完成外圆、内孔、端面、切槽、螺纹、锥面及复杂回转曲面的高效精密加工。配合自动送料机、桁架机械手等自动化装置，还能实现无人化连续生产。

二、斜床身结构的核心优势

1. 排屑流畅，减少热变形
倾斜的床身使切屑在重力作用下自然滑落至集屑箱，避免了切屑堆积在导轨和加工区域。切削热和切屑带来的热变形显著降低，有利于长时间维持加工精度。

2. 刚性高，抗振性强
斜床身通常采用紧凑的封闭式截面结构，配合高刚性直线滚柱导轨或硬轨，使床身整体刚性大幅提升。在重切削条件下，振动更小，刀具寿命更长，表面质量更好。

3. 易于接近主轴，操作更方便
倾斜导轨让操作者更接近卡盘和刀具区域，上下料、对刀、调试都更加便捷。机床外形更紧凑，占地面积小，便于组成自动化生产线。

4. 重心低，精度稳定性好
斜床身使工件和刀塔的重心更靠近床身支撑面，受力状态更合理。无论是高速切削还是重载切削，机床都能保持较高的几何精度和热稳定性。

5. 兼容自动化，提升生产效率
斜床身结构天然适合与棒料送料器、关节机器人、桁架机械手等自动化设备集成，可轻松实现单机自动化或柔性制造单元（FMC）。

三、主要技术参数与配置

选购斜床身数控车床时，应重点关注以下指标：

• 最大回转直径与最大车削直径：决定可加工零件的尺寸范围。
• 最大车削长度：影响细长轴的加工能力，需与尾座配置匹配。
• 主轴转速与功率：高速高精加工需高转速电主轴，重切削则需大扭矩、大功率主轴。
• 主轴通孔直径：决定棒料通过能力，常见为φ45mm、φ52mm、φ66mm等。
• 卡盘尺寸：常见6寸、8寸、10寸、12寸，根据零件大小选择。
• 刀塔工位数与换刀时间：伺服刀塔换刀快、精度高，是主流选择。
• 导轨类型：线轨适合高速高精，硬轨适合重载强力切削。
• 数控系统：FANUC、SIEMENS、三菱、广数、新代等，需根据操作习惯和功能需求选择。

四、典型应用场景

斜床身数控车床广泛应用于以下领域：

• 汽车工业：刹车盘、转向节、传动轴、轮毂、喷油嘴等大批量生产。
• 航空航天：发动机零件、液压接头、紧固件等高精度加工。
• 精密电子：连接器、壳体、摄像头模组环等小型精密零件。
• 医疗器械：骨钉、手术器械、植入物等对表面质量要求极高的零件。
• 液压气动：阀芯、接头、缸体等回转体零件的高效加工。

五、选型建议与维护要点

选型建议：

1. 明确加工需求：零件尺寸、材料、批量、精度要求是选型基础。
2. 匹配机床刚性：重切削选硬轨、大扭矩主轴；精加工选线轨、高转速主轴。
3. 考虑自动化扩展：预留送料机、机械手接口，便于未来升级。
4. 注重品牌与服务：选择技术成熟、售后完善的企业，保障长期稳定生产。
5. 现场试切验证：通过试切工件检测尺寸精度、表面粗糙度和节拍时间。

维护要点：

• 定期检查导轨润滑和滚珠丝杠状态，保证运动精度。
• 及时清理切屑和切削液，防止排屑口堵塞。
• 定期检测主轴精度和刀塔定位精度，必要时进行补偿。
• 保持电气柜散热良好，定期更换冷却风扇滤网。
• 严格执行预热程序，尤其是高精度加工前。

六、

斜床身数控车床以其高刚性、高精度、高效率和高自动化兼容性，成为现代数控机床的重要组成部分。随着智能制造和工业4.0的深入推进，斜床身数控车床正朝着更高转速、更高精度、更复合化的方向发展。对于制造企业而言，合理选择和应用斜床身数控车床，不仅能提升产品质量和生产效率，更能为企业赢得市场竞争优势。
